分布式链路追踪技术Zipkin+Micrometer Tracing

zipkin介绍

Zipkin 分布式跟踪系统就能非常好地解决该问题，主要解决以下3点问题：

1.动态展示服务的链路；

2.分析服务链路的瓶颈并对其进行调优；

3.快速进行服务链路的故障发现。

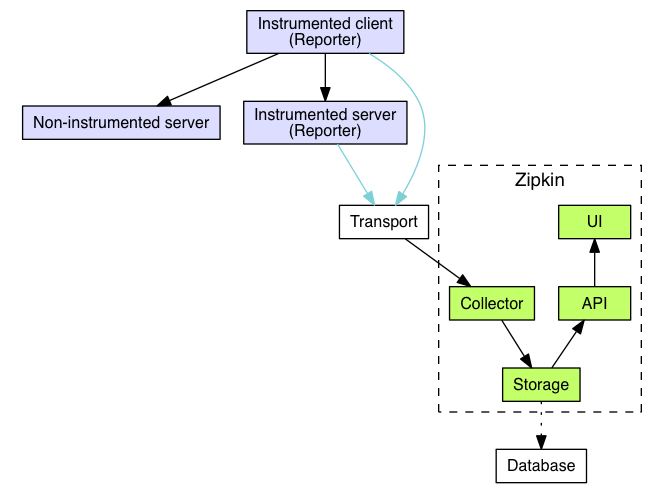

zipkin架构

ZipKin 可以分为两部分：

  • ZipKin Server ：用来作为数据的采集存储、数据分析与展示；
  • ZipKin Client ：基于不同的语言及框架封装的一些列客户端工具，这些工具完成了追踪数据的生成与上报功能。

Instrumented client和server是分别使用了ZipKin Client的服务，Zipkin Client会根据配置将追踪数据发送到Zipkin Server中进行数据存储、分析和展示。

zipkin服务端

Zipkin (服务端)包含四个组件，分别是 collector、storage、search、web UI。

1) collector 信息收集器: collector 接受或者收集各个应用传输的数据。

2) storage 存储组件: zipkin 默认直接将数据存在内存中，此外支持使用 Cassandra、ElasticSearch 和 Mysql 。

3) API（Query） 负责查询Storage中存储的数据，提供简单的JSON API获取数据，主要提供给web UI使用。

4) web UI 服务端展示平台:主要是提供简单的 web 界面，用图表将链路信息清晰地展示给开发人员。

zipkin客户端

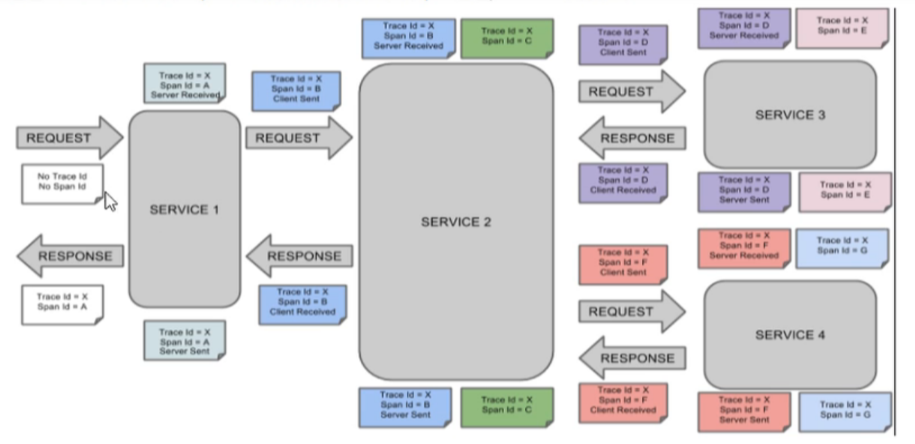

ZipKin几个概念:

在追踪日志中，有几个基本概念spanId、traceId、parentId

traceId：用来确定一个追踪链的16字符长度的字符串，在某个追踪链中保持不变。

spanId：区域Id，在一个追踪链中spanId可能存在多个，每个spanId用于表明在某个服务中的身份，也是16字符长度的字符串。

parentId：在跨服务调用者的spanId会传递给被调用者，被调用者会将调用者的spanId作为自己的parentId，然后自己再生成spanId。

具体整合步骤：Micrometer tacing + brave + zipkin

第一步：先自动ZipkinServer:

java -jar zipkin-server-3.3.1-exec.jar

或者docker方式：

docker方式： docker run -d -p 9411:9411 openzipkin/zipkin

如果是本机启动，启动后访问：http://localhost:9411/ 即可。

第二步：在微服务中整合zipkin客户端依赖信息：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
<dependencies>
     <!-- 用于监控和管理 Spring Boot 应用 -->
   <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-actuator</artifactId>
    </dependency>
      <!-- 是 Zipkin 的一个组件，用于将分布式追踪数据（trace data）从应用程序发送到 Zipkin 服务器 -->
    <dependency>
        <groupId>io.zipkin.reporter2</groupId>
        <artifactId>zipkin-reporter-brave</artifactId>
    </dependency>
    <!-- 是 Micrometer 项目的一部分，用于将 Micrometer 的指标（metrics）和 Brave 的分布式追踪（tracing）功能集成在一起 -->
    <dependency>
        <groupId>io.micrometer</groupId>
        <artifactId>micrometer-tracing-bridge-brave</artifactId>
    </dependency>

     <!--用于集成 Feign 客户端和 Micrometer 度量库的模块 -->
    <dependency>
        <groupId>io.github.openfeign</groupId>
        <artifactId>feign-micrometer</artifactId>
        <version>12.3</version>
    </dependency>
  <!--用于对应用程序中的关键操作进行观测（observation），从而收集详细的性能指标和追踪数据 -->
    <dependency>
        <groupId>io.micrometer</groupId>
        <artifactId>micrometer-observation</artifactId>
    </dependency>

     <!--整合zipkin时提示信息用到的 -->
     <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-zipkin</artifactId>
        <version>2.2.8.RELEASE</version>
    </dependency>
</dependencies>


<dependencyManagement>
    <!--为io.micrometer包下的jar包提供版本管理 -->
    <dependencies>
        <dependency>
            <groupId>io.micrometer</groupId>
            <artifactId>micrometer-tracing-bom</artifactId>
            <version>1.0.0</version>
            <type>pom</type>
            <scope>import</scope>
        </dependency>
    </dependencies>
</dependencyManagement>

第三步：在微服务yml文件中配置:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
spring:
  zipkin:
    base-url: http://192.168.200.111:9411/  #zipkin链接地址
    discovery-client-enabled: false  #不用开启服务发现


management:
  tracing:
    sampling:
      probability: 1.0   #采样频率
  zipkin:
    tracing:
      endpoint: http://192.168.200.111:9411/api/v2/spans  #zipkin的追踪入口
logging:
  pattern:
    level: ${spring.application.name},%X{traceId:-},%X{spanId:-}  #采集日志格式

第四步：访问订单微服务接口：http://localhost:10200/api/order/findOrderByOrderId/101

​ 访问zipkin服务：http://192.168.200.111:9411/zipkin

就能看到微服务调用链路、每个阶段的时间消耗及哪个微服务出现了异常信息。
